NV-21-HU
Nodo final de video en red de Q-SYS
El nuevo NV-21-HU de la Serie NV de Q-SYS es el siguiente paso evolutivo de la distribución de video nativa en la plataforma Q-SYS. El NV-21-HU es un nodo final configurable por software que ofrece una solución completa de un solo cable para distribución de audio y video, AV bridging y carga de dispositivos mediante USB-C. El compacto tamaño del NV-21-HU y su menor número de E/S hacen que sea ideal para salas de reuniones, espacios educativos, hotelería y espacios de entretenimiento. El NV-21-HU se puede usar junto a otros nodos finales de video de la Serie NV de Q-SYS, lo que ofrece más flexibilidad a la hora de diseñar el sistema. Como todos los productos Q-SYS, el NV-21-HU ofrece integración y control nativos, lo cual simplifica su configuración y utilización.
Características y ventajas
Solución de un solo cable: El NV-21-HU de Q-SYS simplifica la experiencia de usuario y permite usar una mayor variedad de dispositivos de forma intuitiva. Una sola conexión USB-C al NV-21-HU permite al dispositivo del usuario distribuir formatos de video de hasta 4K60 4:4:4 a través del códec de video Q-SYS Shift™, integrar señales de cámaras de video y de audio de Q-SYS en una aplicación1 colaborativa compatible, y cargar el dispositivo al mismo tiempo2.
Máxima flexibilidad para diseño y aplicación: El NV-21-HU se puede configurar como codificador o decodificador en el software Q-SYS Designer, puede funcionar tanto en modo HDMI como USB-C admitiendo una mayor variedad de dispositivos sin necesidad de adaptadores ni convertidores. Además, el NV-21-HU puede aprovecharse como un punto final de puente AV cuando sea necesario.
Modo HDMI: En modo HDMI, el NV-21-HU permite la distribución de video desde la entrada HDMI y utiliza la conexión USB-C para ofrecer AV Bridging y cargar dispositivos.
Modo USB-C: En modo USB-C, el NV-21-HU permite distribuir video, AV Bridging y cargar dispositivos a través de la conexión USB-C.
Compatible con streaming doble (configurado como codificador): Permite que tanto la entrada HDMI como el USB-C codifiquen streams de video independientes hacia la red (resolución máxima de 1080p). Soportado del Software Q-SYS Designer v9.10 y superior.
El tamaño ideal: El NV-21-HU ofrece a los diseñadores un nodo final compacto dentro de la Serie NV. Con su diseño de menor tamaño y menos E/S (comparado con el NV-32-H de Q-SYS), hace posible diseños sencillos y escalables en multitud de aplicaciones, como salas de reuniones, espacios educativos, hotelería e instalaciones de entretenimiento.
Diseñado para Q-SYS: La Serie NV de nodos finales de video en red son nativos en Q-SYS, que está basado en el sistema operativo Q-SYS; esta base de software administra los nodos finales de la Serie NV y el resto de Productos Q-SYS en una misma aplicación. Las herramientas modernas de arquitectura y desarrollo TI de la plataforma Q-SYS hacen posible todo un ecosistema de dispositivos de terceros, desarrollados tanto por socios aprobados de Q-SYS como por una comunidad internacional de desarrolladores de Q-SYS utilizando las herramientas disponibles en Q-SYS Open.
1. Para activar el AV bridging en el NV-21-HU se requiere la licencia de características Q-SYS AV Bridging. Por tiempo limitado, se incluye con la compra de cada NV-21-HU (hasta nuevo aviso).
2. Requiere una fuente de alimentación externa para cargar dispositivos con la conexión USB-C. NV-21-PSU disponible por separado.
Opciones de configuración
Pulse para agrandar
Pulse para agrandar

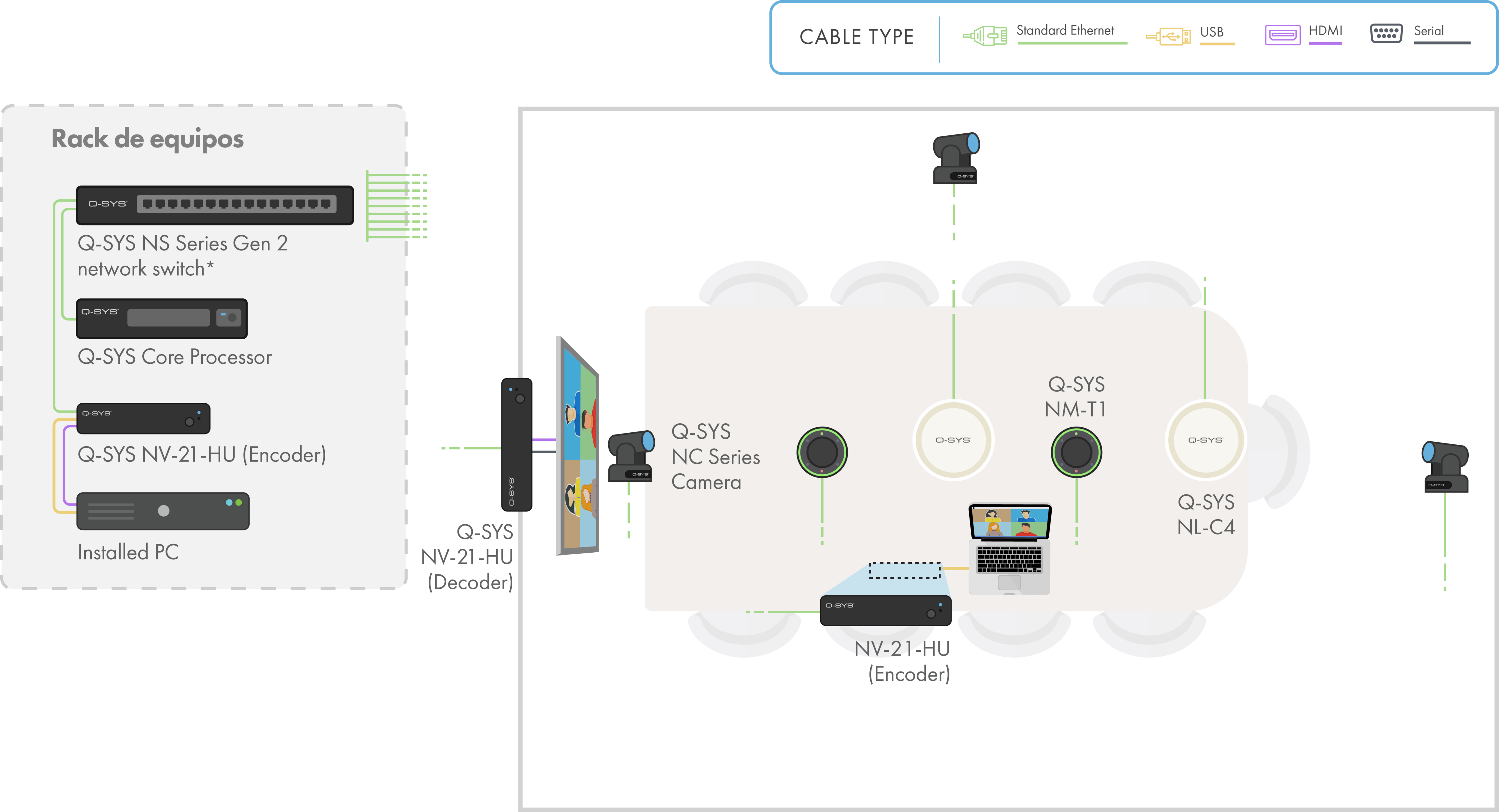

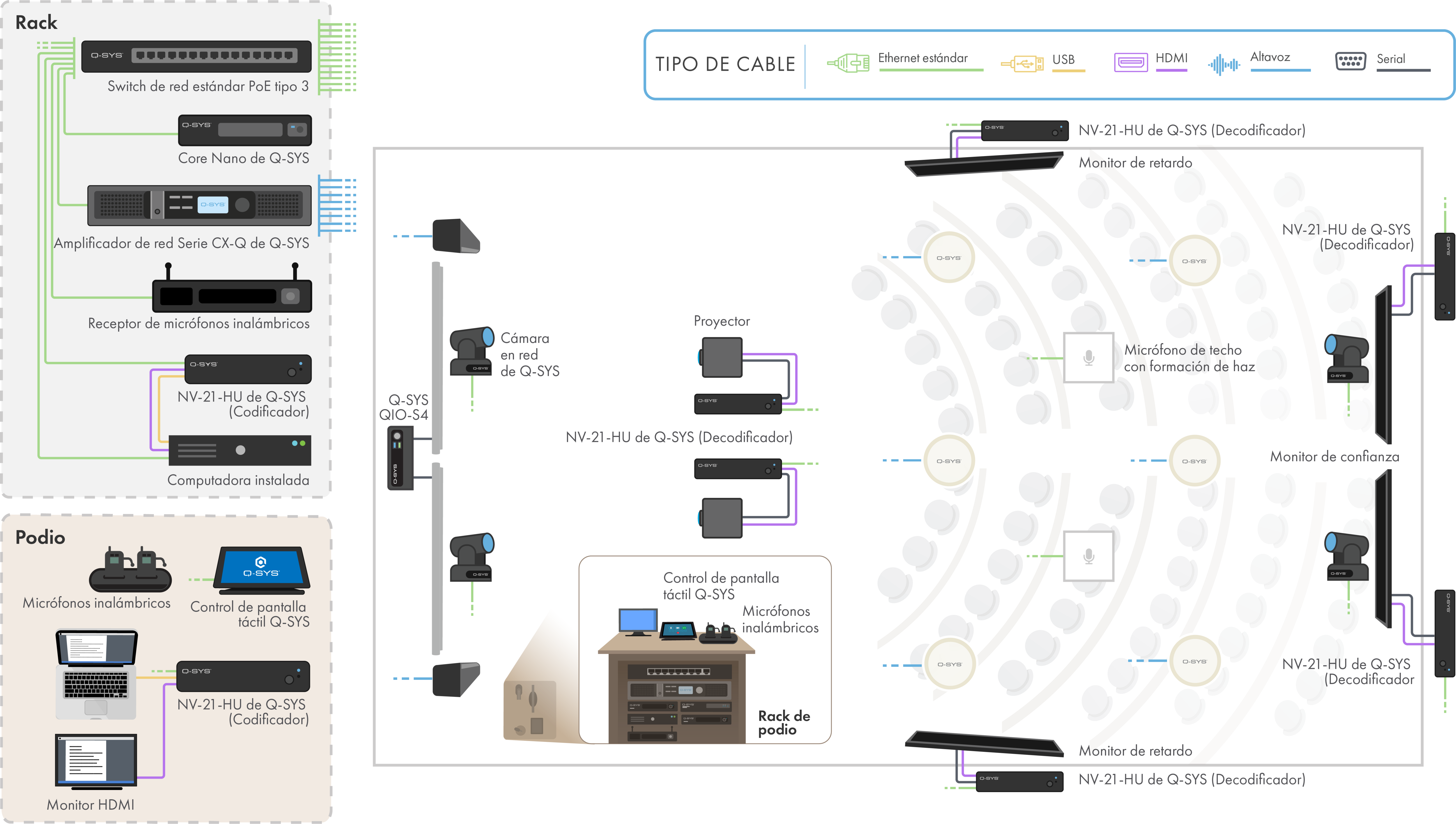

Diagramas de aplicaciones
Pulse para agrandar
Pulse para agrandar
Pulse para agrandar
Pulse para agrandar
规格
| 视频输入/输出 | |||
| HDMI 2.0输入 | 1x HDMI 2.0，能够接收高达4K60 4:4:4的输入视频格式 | ||
| USB-C输入 | 1x USB 3.2 Gen 1x1 (5Gbps) Type-C设备端口 - 支DisplayPort Alt模式（DP 1.4 Sink） - 能够接收高达4K60 4:4:4的输入视频格式 | ||
| HDMI 2.0输出 | 1x HDMI能够缩放和输出高达4K60 4:4:4的视频格式 | ||
| 缩放器(Scaler) | HDMI输出具有强大的4K60 4:4:4缩放器，可以适应最具挑战性的分辨率和帧率转换。 | ||
| 音频I/O | |||
| HDMI输入 | 8通道PCM音频1，Q-SYS路由 | ||
| USB Type C输入 | 8通道PCM音频1，1x1扬声麦克风1，2x2声卡1，Q-SYS可路由 | ||
| HDMI输出 | 8通道PCM音频1，Q-SYS路由 | ||
| 常规 | |||
| 尺寸 | 7.3 x 5.2 x 1.2英寸 (185 x 131.5 x 30.5毫米) | ||
| 重量 | 1.75磅（794克） | ||
| 安装配件 | 包括柔性表面安装五金件 | ||
| 其他 | |||
| USB Type C输入 | USB 3.2 Gen 1x1 (5Gbps) Type-C设备端口 - 支持DisplayPort Alt模式（DP 1.4 Sink） - USB供电功率高达65W3 | ||
| USB Type A输入 | USB HID路由 - 5 V DC 900 mA | ||
| LAN | 符合1000BASE-T、2.5GBASE-T标准 | ||
| 以太网供电 | PoE Type 3, Class 5（PD为40W，PSE为45W)2 | ||
| 辅助电源 | 12V DC 9 A电源。NV-21-PSU需单独购买。3 | ||
| 环境 | |||
| 工作环境温度范围 | 0°至40°C | ||
| 湿度 | 5至90相对湿度%，无冷凝 | ||
| 存储温度 | -20°至70° C | ||
| 预期产品生命周期 | 10年 | ||
1. 在限定时间内，购买每个NV-21-HU均附送该许可（直到进一步通知）。
2. 当通过PoE供电时，NV-21-HU无法通过USB-C连接为设备充电
3.任何通过USB-C连接充电的设备都需要外接电源。
